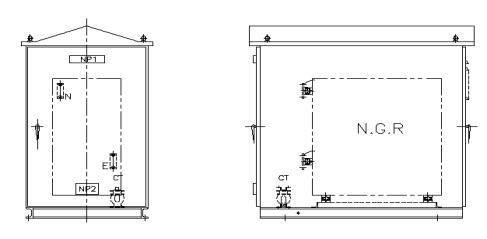

중성점 접지 저항기

 목 적

1선 지락 시 이상전압의 발생으로 기기 및 선로를 차단하는 것과 보호 릴레이에 의해서 사고 회로를 검출하며,

사고 개소만을 선택 차단하기 위하여 필요한 지락전류(즉 신호전류)를 얻기 위해서 입니다.

따라서 3상 전력회로에 발생하였을 경우 지락전류를 제한하거나, 또는 이상전압만을 억제하기 위한 장치이다.

 중성점 접지 저항기의 필요성

 1) 지락 사고시 지락전류를 엑제한다.

 (일반적으로 지락전류는 완전 사고 지락시 시스템전류의 100A ～ 500A정도가 많이 사용되 있음)

 2) 발전기 권선의 지락 고장 검출을 용이하게 하는 동시에, 아크 지락이나 개폐 써-지에 의한 전압 상승 억제로 전선로 및 접속기기의 절연파괴를 방지한다.

 3) 지락시 통신기기(무선회로, 원방제에회로, 통신회로등)의 유도장애를 방지한다.

 4) 변류기(CT) 및 지락 보호 계전기(OCGR)를 사용하여 사고회로를 검출하기 쉽고, 사고개소만을 선택 차단이 가능하다.

 중성점이 없을 경우 접지방식의 종류

수전변압기 2차측에 중성점이 만들 수 없으면 하기와 같이 모선에 접지 변압기 등을 설치하여 중성점 저항 접지를 할 수 있다.

 사 양 (Specification)

1) 적 용 규 격

중성점 접지 저항기는 IEEE 32 -1972 및 BS - 162에 의해 설계되고 시험되어 진다.

2) 정 격 전 압(RATED VOLTAGE)

중성점 접지 저항기는 정격시간 동안 계통선로와 변압기 중성점에 걸리는 상전압을 말하며 계통전압(SYSTEM VOLTAGE)의 1/√3로 한다.

상전압 ( EP ) = 1/√3 x 선 간 전 압 ( EL ) [ V ]

3) 정 격 전 류(RATED CURRENT)

지락 사고시 정격전압이 인가되어 중성점에 흐르는 초기 통전전류를 말한다.

(일반적으로 지락전류는 시스템전류의 100A ～ 500A정도로 선정)

4) 정 격 시 간(RATED TIME)

저항소자의 표면온도가 허용온도까지 상승하는데 걸리는 시간이며,

일반적으로 계통선로의 지락 검출단자 장치보다는 다소 길게 선정함이 계통(SYSTEM)기기 보호에 안정적입니다.

규정에는 10SEC, 30SEC, 60SEC, 1 MIN, 연속 등으로 되어 있지만 국내 제작사는 일반적으로 30SEC 정격을 많이 적용하고 있다.

5) 온도 상승 한도(TEMPERATURE RISE)

 IEEE-32 STANDARD에서는 주위온도 40℃이하에서 다음과 같이 규정하고 있다.

 ① 연속 시간 정격 : 385 ℃

 ② 단 시 간 정격 : 760 ℃ ( 10Min 이내 )

 ③ 지연 시간 정격 : 610 ℃ ( 10Min간 연속으로 사용할 때 )

 주로 국내에서는 350℃, 450℃, 750℃로 통용됩니다.

6) 저항의 오차범위는 IEEE-32 STANDARD에 의해 ± 10 을 초과해서는 안 된다.

7) 온도 변화에 따른 저항변화는 다음 식으로 계산된다.

R2 = R1 { 1 + α ( θ2 - θ1 ) }

여기서, R1 , R2 : 온도 θ1 과 θ2 일때의 저항(Ω)

θ1 , θ2 : 저항의 온도 ( ℃ )

α : 저항의 온도 계수
